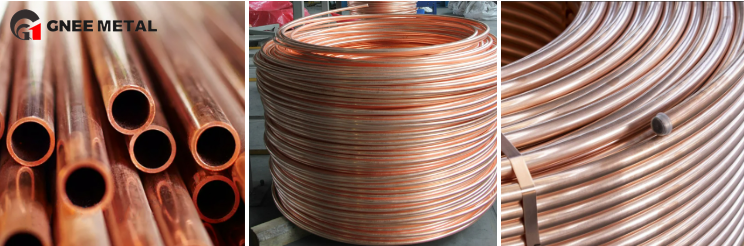

Mae'r fanyleb hon (ASTM B68) yn sefydlu'r gofynion ar gyfertiwb copr di-dor annealed llacharaddas i'w ddefnyddio mewnrheweiddio, llinellau olew, llinellau gasoline, a chymwysiadau tebyg lle mae tiwb ag arwyneb mewnolyn y bôn yn rhydd o raddfa a bawyn ofynnol. cyflenwadau GNEEC12200 tiwbiaua weithgynhyrchir i'r fanyleb hon.
Mae ASTM B68 yn caniatáu'r Rhifau Copr UNS canlynol:
| Copr UNS Rhif. | Math o Gopr |
|---|---|
| C10200 | Ocsigen-rhydd heb ddiocsidyddion gweddilliol |
| C10300 | Ocsigen-rhad ac am ddim, ffosfforws isel ychwanegol |
| C10800 | Ocsigen-rhydd, ffosfforws isel |
| C12000 | Ffosfforws deoxidized, ffosfforws gweddilliol isel |
| C12200 | Ffosfforws dadocsidiedig, ffosfforws gweddilliol uchel (mwyaf cyffredin) |
ASTM B68 vs ASTM B111 ar gyfer C12200
| Nodwedd | ASTM B68 | ASTM B111 |
|---|---|---|
| Teitl | Tiwb Copr Di-dor, Annealed Bright | Tiwbiau Cyddwysydd Di-dor Alloy Copr a Chopr a Stoc Ferrule |
| Cymhwysiad Cynradd | Rheweiddio, llinellau olew, llinellau gasoline, wyneb mewnol glân | Cyfnewidwyr gwres, cyddwysyddion, anweddyddion |
| Cyflwr Arwyneb | Bright anelio(awyrgylch rheoledig) | Heb ei nodi – gorffeniad melin fel arfer |
| Profion Allweddol | Ehangu (40% ar gyfer OD Llai na neu'n hafal i 3/4″), gwastatáu, eddy-cyfredol dewisol | Ehangu (30%), gwastatáu,prawf hydrostatig |
| Tymher | O50 (anelio ysgafn) neu O60 (anelio meddal) | O61 (annealed) |
| Cryfder Tynnol | Isafswm 30 ksi (205 MPa) | 30 – 45 ksi (205 – 310 MPa) |
| Elongation | Isafswm 40%(mewn 2″) | Isafswm 35%(mewn 2″) |
| Cryfder Cynnyrch | Heb ei nodi | 10 – 15 ksi (69 – 103 MPa) |
| Maint Grawn | Wedi'i nodi (gweler y tabl isod) | Heb ei nodi |
| Prawf Brithiad Hydrogen | Yn eisiau ar gyfer C12200 (ASTM B577, Gweithdrefn B) | Ddim yn orfodol |
| Prawf Cuprous Ocsid | Ddim yn ofynnol ar gyfer C12200 | Ddim yn ofynnol |
Argymhelliad GNEE:DefnyddASTM B68ar gyfer rheweiddio, llinellau olew / nwy, a chymwysiadau wyneb mewnol glân. DefnyddASTM B111ar gyfer gwasanaeth cyfnewidydd gwres a chyddwysydd.
ASTM B68 – Cyfansoddiad Cemegol (C12200)
| Elfen | Copr (Cu) | Ffosfforws (P) |
|---|---|---|
| Cynnwys (%) | 99.9% mun | 0.015 – 0.040% |
ASTM B68 – Gofynion Tymheredd a Maint Grawn
| Tymher | Dynodiad | Gofyniad Maint Grawn |
|---|---|---|
| O50 | Golau anelio | 0.025 – 0.060 mm(cyfartaledd) |
| O60 | Meddal anelio | 0.040 mm ar y mwyaf(cyfartaledd) |
ASTM B68 – Gofynion Eiddo Mecanyddol
| Eiddo | Gofyniad ar gyfer C12200 |
|---|---|
| Cryfder tynnol (lleiafswm) | 30 ksi (205 MPa) |
| Elongation (lleiafswm, mewn 2″ hyd gage) | 40% |
ASTM B68 – Gofynion Prawf Ehangu
| Diamedr y tu allan | Gofyniad Ehangu |
|---|---|
| 3/4″ ac iau | ehangu o 40%.- dim craciau neu rwygiadau |
| Dros 3/4″ | Ehangiad o 30%.- dim craciau neu rwygiadau |
Dull prawf: ASTM B153 (Prawf Pin). Mae prawf gwastatáu yn ddewis arall ar gyfer tiwb anelio dros 4″ mewn diamedr.
ASTM B68 – Profion Brithiad Hydrogen a Chwpan Ocsid
| Prawf | Gofyniad ar gyfer C12200 |
|---|---|
| Canfod Ocsid Cuprous(ASTM B577, Gweithdrefn A) | Ddim yn ofynnolar gyfer C12200 (dim ond ar gyfer C10200, C10300, C12000) |
| Prawf Brithiad Hydrogen(ASTM B577, Gweithdrefn B) | Angenrheidiol(os yw wedi'i nodi wrth archebu gwybodaeth). C12200 i basio. |
ASTM B68 – Profi Annistrywiol (Eddy-Cyfredol)
Safonau Twll Drilio ar gyfer Eddy-Prawf Cyfredol:
| Tiwb y tu allan i ddiamedr (mewn.) | Diamedr y Twll Drilio (mewn.) | Rhif Dril |
|---|---|---|
| 1/4 i 3/4, gan gynnwys | 0.025 | 72 |
| Dros 3/4 i 1, gan gynnwys | 0.031 | 68 |
| Dros 1 i 1-1/4, gan gynnwys | 0.036 | 64 |
| Dros 1-1/4 i 1-1/2, gan gynnwys | 0.042 | 58 |
| Dros 1-1/2 i 1-3/4, gan gynnwys | 0.046 | 56 |
| Dros 1-3/4 i 2, gan gynnwys | 0.052 | 55 |
ASTM B68 – Dimensiynau a Goddefiannau
Mae dimensiynau a goddefiannau yn dilynASTM B251(Gofynion Cyffredinol ar gyfer Copr Di-dor Gyr a Chopr-Tube Alloy). Gall GNEE gyflenwi:
| Paramedr | Ystod Nodweddiadol |
|---|---|
| Diamedr y tu allan | 1/8″ – 3-1/8″ (3.2mm – 79.4mm) |
| Trwch Wal | 0.005 ″ - 0.250 ″ (0.13mm - 6.35mm) |
| Hyd | Hyd neu goiliau syth |
| Arwyneb | Bright anelio- yn lân, yn rhydd o raddfa a baw |
Crefftwaith, Gorffen, ac Ymddangosiad
Tiwb fyddyn lân, yn rhydd o faw, graddfa, a diffygion eraill
Bright anelio ar ôl y llawdriniaeth arlunio diwethaf(neu ar ôl torchi os oes angen)
Bydd arwynebau mewnol ac allanol yn nodweddiadol ocopr anelio llachar
Mae diffygion nad ydynt yn amharu ar y cais arfaethedig yn dderbyniol
Samplu a Maint Lot (ASTM B68)
| Maint Lot | Nifer y Rhannau Sampl |
|---|---|
| 1-50 darn | 1 |
| 51-200 o ddarnau | 2 |
| 201 - 1500 o ddarnau | 3 |
| Dros 1500 o ddarnau | 0.2% o'r cyfanswm (uchafswm o 10 darn) |
ASTM B111 - Gofynion Ychwanegol ar gyfer Tiwbiau Cyfnewid Gwres
Ar gyfer cwsmeriaid sydd angen tiwbiau C12200 ar gyfercyfnewidydd gwres neu wasanaeth cyddwysydd, GNEE hefyd yn cyflenwi iASTM B111gyda'r gofynion ychwanegol canlynol:
| Paramedr | Gofyniad ASTM B111 ar gyfer C12200 |
|---|---|
| Cryfder Cnwd (0.5% est.) | 10 – 15 ksi (69 – 103 MPa) |
| Prawf Hydrostatig | Gollyngiad-rhydd ar bwysau penodol |
| Tymher | O61 (annealed) – tebyg i O60 |
| Ehangu | 30% (nid 40%) |
FAQ
1. Beth yw'r prif wahaniaeth rhwng ASTM B68 ac ASTM B111 ar gyfer tiwb C12200?
ASTM B68 C12200ar gyfertiwb di-dor anelio llachara ddefnyddir mewn rheweiddio, llinellau olew, a llinellau gasoline - sy'n gofyn am aarwyneb mewnol glân, graddfa-rhydda40% elongation. ASTM B111 C12200ar gyfercyfnewidydd gwres di-dor a thiwbiau cyddwysydd- ei gwneud yn ofynnolprofion hydrostatigac a nodircryfder cynnyrch (10-15 ksi). Dewiswch yn seiliedig ar eich cais.
2. A ellir defnyddio tiwb C12200 ASTM B68 ar gyfer cymwysiadau cyfnewidydd gwres?
Oes, ond ASTM B111 yw'r safon a ffefrirar gyfer cyfnewidwyr gwres. Mae C12200 yn cwrdd â'r ddwy safon yn gemegol, ond mae ASTM B111 yn gofyn am brofion ychwanegol (cryfder cynnyrch, hydrostatig) nad yw ASTM B68 yn ei wneud. Ar gyfer gwasanaeth cyfnewidydd gwres, mae GNEE yn argymellTiwbiau ardystiedig ASTM B111.
3. Beth yw'r gofyniad elongation lleiaf ar gyfer C12200 o dan ASTM B68?
Mae ASTM B68 yn gofyn alleiafswm ymestyniad o 40%(mewn hyd gage 2″) ar gyfer tiwb C12200. Mae hyn yn uwch nag ASTM B111 (sy'n gofyn am 35%), sy'n adlewyrchu'r cyflwr anelio mwy hydwyth, llachar.
4. Beth yw'r gwahaniaeth rhwng tymer O50 a O60 yn ASTM B68?
O50 (annealed golau)Mae ganddo faint grawn o0.025-0.060 mm- ychydig yn galetach, sefydlogrwydd mwy dimensiwn.O60 (anelio meddal)Mae ganddo faint grawn o0.040 mm ar y mwyaf- meddalach, mwy hydwyth. Mae'r ddau yn bodloni'r gofynion tynnol 30 ksi a 40% elongation.
5. A oes angen prawf embrittlement hydrogen ar ASTM B68 ar gyfer C12200?
Oes, os nodir yn y wybodaeth archebu.Mae ASTM B68 angen C12200 i basio'rprawf embrittlement hydrogen fesul ASTM B577, Gweithdrefn B. Mae hyn yn sicrhau bod y dadocsidiad ffosfforws yn effeithiol ac ni fydd y tiwb yn cracio yn ystod weldio neu bresyddu.
6. Beth yw'r gofyniad prawf ehangu ar gyfer C12200 o dan ASTM B68?
CanysOD Llai na neu'n hafal i 3/4″ : ehangu o 40%.heb graciau. CanysOD > 3/4″ : Ehangiad o 30%.heb graciau. Mae hyn yn fwy heriol nag ASTM B111 (sy'n gofyn am 30% ar gyfer pob maint), sy'n adlewyrchu hydwythedd uwch tiwb anelio llachar.
7. Beth yw'r gwahaniaeth rhwng C12200 a C12000 ar gyfer tiwbiau ASTM B68?
C12200wedi0.015-0.040% ffosfforws(ffosfforws gweddilliol uchel).C12000wedi0.004-0.015% ffosfforws(ffosfforws gweddilliol isel). C12200 yn cynnigweldability gwell a brazeabilityoherwydd cynnwys ffosfforws uwch. Caniateir y ddau o dan ASTM B68.
8. A yw'r profion cyfredol yn orfodol ar gyfer tiwbiau ASTM B68 C12200?
Na, mae'n ddewisol- dim ond pan nodir yn yr archeb brynu y bydd ei angen. Os nodir, tiwbiau hyd at3-1/8″ ODyn cael ei brofi fesul ASTM E243 gan ddefnyddio safonau twll wedi'i ddrilio neu ricyn. Gall GNEE ddarparu profion cyfredol eddy ar gais.
9. Beth yw'r safon Ewropeaidd gyfatebol ar gyfer ASTM B68 C12200?
EN 12449(Aloeon copr a chopr - Tiwbiau crwn di-dor at ddibenion cyffredinol) yw'r cyfatebol Ewropeaidd agosaf. Am gyflwr anelio llachar,EN 12449 gyda chyflwr arwyneb wedi'i nodiyn cael ei ddefnyddio. Gall GNEE gyflenwi i'r naill safon neu'r llall.
10. A ellir weldio tiwb C12200 ASTM B68 neu bresyddu?
Ydy, mae C12200 wedi'i gynllunio'n benodol ar gyfer weldio a phresyddu.Mae dadocsidiad ffosfforws yn atal embrittlement hydrogen. Mae ASTM B68 yn gofyn am basio'r prawf embrittlement hydrogen (ASTM B577, Gweithdrefn B) i gadarnhau'r gallu hwn.
11. Sut alla i gael adroddiad prawf melin ardystiedig ar gyfer C12200 i ASTM B68 neu ASTM B111 gan GNEE?
Mae GNEE yn darparuadroddiadau prawf melin olrheiniadwy (MTR)ar gyfer tiwbiau C12200 a gyflenwir iASTM B68neuASTM B111. Mae'r MTR yn cynnwys: dadansoddiad cemegol, cryfder tynnol, elongation, maint grawn (ar gyfer B68), canlyniadau profion ehangu, canlyniadau profion fflatio (os nodir), canlyniadau prawf embrittlement hydrogen (os nodir), a nifer gwres.Cysylltwch â gwerthiannau GNEEgyda'ch safon (ASTM B68 neu B111), maint, tymer, a gofynion maint.
Ein pecynnu cynnyrch copr
Mae ein cynhyrchion copr yn cael eu pacio'n ofalus gan ddefnyddio casys pren cryf, papur gwrth-leithder, capiau plastig ar gyfer pennau tiwbiau/pibellau, a strapiau dur i sicrhau diogelwch yn ystod cludo nwyddau môr neu aer pellter hir.
Mae pob haen wedi'i gwahanu â bylchau ewyn neu blastig i atal crafu ac anffurfio, tra bod pecynnu safonol sy'n addas ar gyfer y môr yn bodloni gofynion ISPM-15. Mae labeli cynnyrch clir (gradd, maint, maint, rhif gwres) ynghlwm wrth bob bwndel neu goil, ac ychwanegir papur gwrth-llychwino ychwanegol ar gyfer cyrchfannau lleithder uchel i warantu bod y tiwbiau copr, y cynfasau, y gwiail, y gwifrau a'r stribedi yn cyrraedd eich warws mewn cyflwr perffaith.
Ein ffatri
Ein ffatri

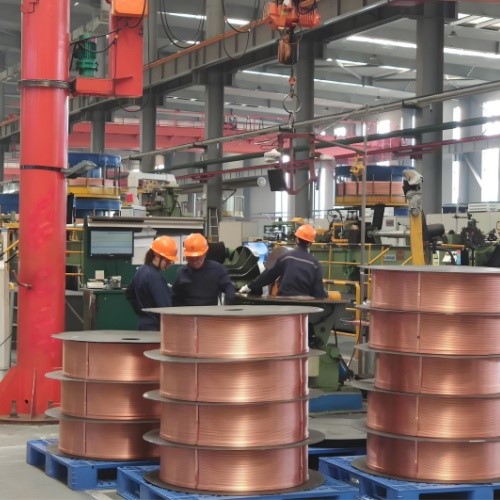

Mae gan ein ffatri linellau cynhyrchu integredig ar gyfer tiwbiau copr, cynfasau, gwiail, gwifrau a stribedi, sy'n cynnwys peiriannau allwthio, rholio, lluniadu ac anelio datblygedig. Rydym yn defnyddio offer manwl gywir fel llinellau castio a rholio parhaus, peiriannau lluniadu gwifrau cyflym, a gweisg hydrolig i sicrhau dimensiynau cyson ac ansawdd wyneb. Ar gyfer rheoli ansawdd, mae gennym - ganolfan brofi fewnol sy'n cynnwys sbectromedrau, profwyr tynnol, profwyr caledwch, synwyryddion namau cerrynt trolif, a microsgopau metallograffig, sy'n ein galluogi i fonitro cyfansoddiad deunyddiau, priodweddau mecanyddol, a diffygion arwyneb ar bob cam o'r broses gynhyrchu.
