Beth yw C11000 ETP Copr ar gyfer Daearu?
UNS C11000 yw'r safonCopr -traw (ETP) caled electrolytiggydag isafswm o99.90% copraDargludedd IACS sy'n fwy na neu'n hafal i 100%.. Mae ei gynnwys ocsigen 100-650 ppm yn ganlyniad i'r broses fireinio ac mae'n cael ei oddef yn dda yn y mwyafrif helaeth o gymwysiadau daearu.
C11000 yw'rcopr a nodir yn fwyaf eang ar gyfer stribed daearu, bar gwastad a bar crwnoherwydd ei fod yn paru dargludedd uchel gyda'r gost ddeunydd isaf yn y teulu ETP. Dyma'r dewis rhagosodedig ar gyfer -codwyr daear uwch, gridiau tir claddu uniongyrchol, bondio offer ac amddiffynwyr mellt.

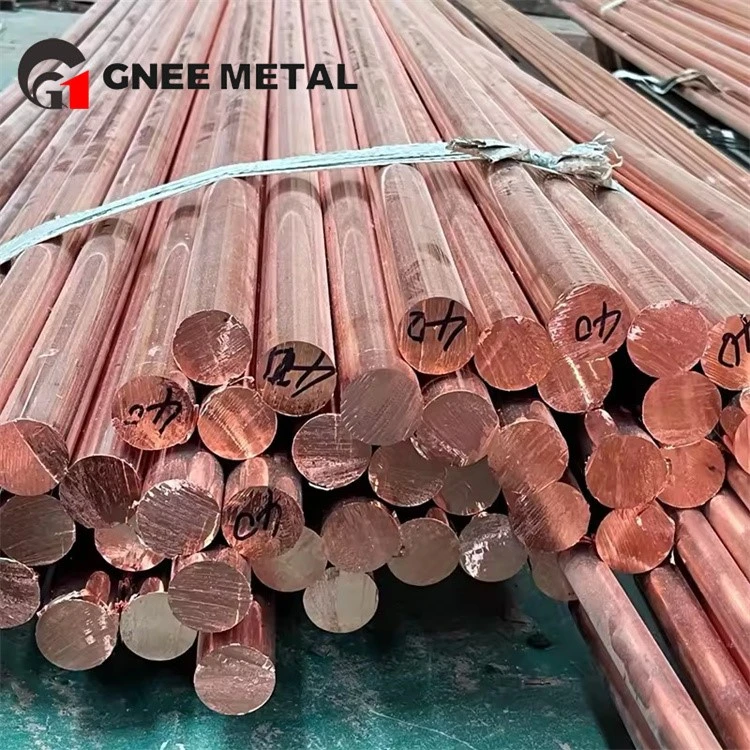

Beth yw Ocsigen C10200-Copr Am Ddim ar gyfer Daearu?
Mae UNS C10200 yncopr-rhydd(OF) o ocsigengydag isafswm o99.95% copra chynnwys ocsigen oLlai na neu'n hafal i 10 ppm. Mae -absenoldeb ocsigen bron yn golygu y gall fodwedi'i bresyddu neu ei gynhesu mewn awyrgylch rhydwytho (hydrogen) heb frodio- priodwedd sy'n bwysig mewn clostiroedd wedi'u selio a-amgylcheddau planhigion penodol.
Ar gyfer daearu, dewisir C10200 llenodir cymalau pres, dibynadwyedd premiwm neu ddargludedd ychwanegol ymylol (101% IACS fel arfer). Mae'n fanyleb gyffredin mewn gridiau daear is-orsafoedd gyda-cysylltiadau croes breslyd, bondio canol data, a rhwydweithiau daearu electroneg neu offeryniaeth.
C11000 yn erbyn C10200 - Cyfeirnod Manyleb Cyflym
| Eiddo | C11000 (ETP) | C10200 (Ocsigen-Am ddim) |
|---|---|---|
| Dynodiad UNS | C11000 | C10200 |
| Cynnwys copr (munud) | 99.90% | 99.95% |
| Cynnwys ocsigen | 100-650 ppm | Llai na neu'n hafal i 10 ppm |
| Dargludedd trydanol | Yn fwy na neu'n hafal i 100% IACS (teip. 100.5%) | Yn fwy na neu'n hafal i 100% IACS (teip. 101%) |
| Safonau llywodraethu | ASTM B152 (stribed / dalen), ASTM B187 (bar / gwialen) | ASTM B187 (bar / gwialen), ASTM B152 (stribed / dalen) |
| Tymherau cyffredin | O60 / H00 / H02 / H04 | O60 / H02 / H04 |
| Meintiau stribedi / bar fflat | 25×3, 25×4, 30×3, 40×4, 50×5, 50×6 mm | 25×3, 25×4, 30×3, 40×4, 50×5 mm |
| Diamedrau bar crwn | 8, 10, 12, 16, 20 mm | 8, 10, 12, 16 mm |
| Pwysau coil (crempog) | 45-70 kg nodweddiadol | 45-70 kg nodweddiadol |
| Coil palletized | Hyd at 1 MT | Hyd at 1 MT |
| Dulliau ar y cyd sydd orau{0} | Ecsothermig, mecanyddol (crimp/bolted), TIG/MIG | Ecsothermig, mecanyddol,presyddu (hydrogen-diogel), TIG/MIG |
| Cost gymharol | Mwyaf darbodus | Premiwm dros ETP |
Sut i Ddewis - C11000 neu C10200 ar gyfer Earthing
Bydd y ddwy radd yn cario cerrynt nam ac yn gwasgaru trawiad mellt yn effeithiol. Fel arfer daw'r penderfyniad i lawr idull ar y cyd, yr amgylchedd, geiriad y fanyleb a'r gyllideb. Defnyddiwch y pwyntiau penderfynu isod fel canllaw gweithredol wrth ysgrifennu neu adolygu manyleb prosiect.
1. Daearu diofyn / cyffredinol-diben → dewiswch C11000
Ar gyfer y rhan fwyaf o gridiau tir adeiladu, daearu ffensys is-orsaf, gwrthddarpar uniongyrchol, -dargludyddion mellt, a bondio offer,mae peirianwyr a thimau prosiect yn nodi C11000 ETPi ASTM B152/B187. Dyma'r radd fwyaf darbodus sydd ar gael yn eang ac mae'n derbyn yr holl ddulliau cymalau cyffredin a ddefnyddir mewn weldio gwaith daearu - weldio ecsothermig (arddull Cadweld), crimpiau mecanyddol a chysylltwyr wedi'u bolltio.
2. Prosiectau cyfaint uchel, cost uchel → C11000
Ar gyfer gosodiadau grid tir mawr - is-orsafoedd cyfleustodau, ffermydd solar, cylchoedd daearu ffermydd gwynt - cost dargludydd sy'n dominyddu.Mae C11000 yn darparu'r un swyddogaeth daearu â C10200 am gost uned sylweddol is, ac ni effeithir ar ddibynadwyedd ar y cyd pan ddefnyddir dulliau ecsothermig neu fecanyddol safonol.
3. uchdwr dargludedd uchaf neu fanyleb premiwm → C10200
Dargludedd o 101% IACS yn erbyn 100% IACS yn aennill ymylol- yn nodweddiadol gostyngiad o 1% mewn rhwystriant dargludydd ar gyfer yr un trawstoriad.Lle mae manylebau premiwm yn galw am gopr "ocsigen-rhydd o ocsigen" neu "OF", neu lle mae angen ymyl diogelwch ychwanegol bach ar nam-capasiti presennol, mae llawer o brynwyr yn dewis C10200.
4. Uniadau pres, clostiroedd wedi'u selio, amgylcheddau cyfoethog hydrogen → dewiswch C10200
Pan fydd cymalaubrazed mewn awyrgylch lleihäwr, neu pan fydd cydrannau daearu yn cael eu selio y tu mewn i gaeau a all weld hybrin hydrogen neu lle mae gwactod/nwyo allan yn bryder,manylebwyr yn symud i C10200. Mae ei gynnwys ocsigen Llai na neu'n hafal i 10 ppm yn atal embrittlement hydrogen yn y rhyngwyneb pres. Cyffredin yn:
Is-orsaf ddaear{0}}grid ar draws-cysylltiadau maes-presyddu
Rhwydweithiau daearu canolfan data a thelathrebu gyda barrau bysiau wedi'u selio
Offeryniaeth a rheolaeth-bondio panel lle mae'r purdeb rhydd o ocsigen wedi'i nodi
Proses{0}}plannu daearu mewn atmosfferau sy'n cynnwys hydrogen neu nwyon lleihau eraill
Ffurflenni Safonau, Ardystio a Chyflenwi
Cynhyrchir C11000 a C10200 iASTM B152 (taflen, stribed, plât)aASTM B187 (bar bws, gwialen, siapiau). Mae cywerthyddion EN 13600 / EN 1652 (Cu-ETP CW004A a Cu-OFE CW008A) ar gael ar gyfer prosiectau sy'n cyfeirio at safonau Ewropeaidd.
Mae pob lot cynhyrchu yn cludo gydaEN 10204 Tystysgrif prawf melin Math 3.1sy'n cwmpasu cyfansoddiad cemegol, priodweddau mecanyddol, dargludedd ac archwilio dimensiwn.Derbynnir -archwiliad trydydd parti gan SGS, BV, TÜV neu asiantaethau enwebedig cleient arallar gais.
Sicrhewch ddyfynbris ar gyfer Llain Daear C11000/C10200

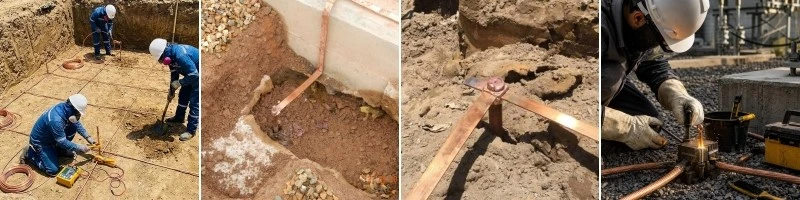

Cymwysiadau Daearu Cyffredin yn ôl Math o Brosiect
| Math o brosiect | Cydran daearu nodweddiadol | Gradd a nodir yn gyffredin |
|---|---|---|
| Grid tir adeiladu (masnachol / diwydiannol) | Stribed copr noeth 25 × 3 mm neu 25 × 4 mm, wedi'i gladdu'n uniongyrchol | C11000 |
| Grid daear yr is-orsaf | stribed 40 × 4 mm, 50 × 5 mm neu 50 × 6 mm; Rhodenni daear bar crwn 12-16 mm | C11000 (diofyn); C10200 lle mae -cysylltiadau croes brazed wedi'u nodi |
| Amddiffyniad mellt i lawr-dargludydd | stribed 25 × 3 mm neu 30 × 3 mm; Bar crwn 8-10 mm | C11000 |
| daearu twr telathrebu | Stribed 25 × 3 mm + 12 – gwiail daear 16 mm | C11000 |
| Bondio canolfan data | Stribed 25 × 3 mm neu 30 × 3 mm, tun neu foel | C10200 (rhwydweithiau bar bysiau wedi'u selio) |
| daearu traction rheilffordd | stribed 50 × 5 mm; Bar crwn 12 mm | C11000 (uwchben-daear) / C10200 (segmentau tanddaearol wedi'u presyddu) |
| Modrwy ddaearu fferm solar PV | 25 × 4 mm neu stribed 30 × 4 mm | C11000 |
| -daearu fferm wynt | Stribed 40 × 4 mm, gwiail daear 16 mm | C11000 |
| Gwaith prosesu /-ardal gyfoethog hydrogen | Stribed 25 × 3 mm neu 30 × 3 mm, uniadau pres | C10200 |
Dulliau ar y Cyd - Beth i'w Nodi
Ansawdd ar y cyd yw'r newidyn unigol mwyaf ym mherfformiad-tymor hir unrhyw system ddaearu. Dylid ystyried y radd a'r dull ar y cyd gyda'i gilydd ar y cam manyleb.
Weldio ecsothermig (arddull Cadw-).Mae - yn gweithio gyda C11000 a C10200; yn cynhyrchu uniad moleciwlaidd, gwrthiant isel nad yw gradd copr yn effeithio arno. Mwyaf cyffredin mewn gridiau wedi'u claddu yn yr is-orsaf a'n uniongyrchol.
Mecanyddol (crimp / bollt)Mae - yn gweithio gyda'r ddwy radd; yn defnyddio llewys cywasgu neu lugiau wedi'u bolltio. Wedi'i bennu ar gyfer cymalau hygyrch, cynaliadwy.
Presyddu- y rheswm diffiniol i nodi C10200. Gall cymalau brazed yn C11000 ddioddef brithiad hydrogen wrth leihau atmosfferau; Nid yw C10200 yn gwneud hynny.
weldio TIG / MIG- mae modd gweld y ddwy radd; Mae C10200 yn cael ei ffafrio ar gyfer uniadau weldio critigol oherwydd bod y metel weldio yn aros yn rhydd o ocsigen.
Angen Cymorth i Baru'r Radd Cywir â'ch Dull ar y Cyd? E-bostiwch Ein Peirianwyr
Meintiau a Phacio Nodweddiadol
Mae adrannau stribed daearu safonol yn cael eu cadw i mewncynhyrchu parhaus ar gyfer cyflenwi cyflym:
Stribed / bar fflat:25×3, 25×4, 30×3, 30×4, 40×4, 50×5, 50×6 mm - a gyflenwir mewn coiliau crempog o45–70 kgneu coiliau palletized ohyd at 1 MT.
Bar crwn:8, 10, 12, 16, diamedr 20 mm - a gyflenwir mewn hyd syth (fel arfer 3-6 m) neu coil, yn dibynnu ar ddiamedr.
Stribed daearu tun:gorffeniad tun electro dewisol ar stribed C11000 neu C10200 ar gyfer cymwysiadau sy'n dueddol o rydu neu'n uniongyrchol wedi'u claddu.
Mae goddefiannau dimensiwn yn dilynASTM B152am stribed aASTM B187ar gyfer bar. Dyfynnir goddefiannau agosach ar gais.
FAQ
C: Ar gyfer grid tir adeiladu safonol, pa radd y dylem ei nodi - C11000 neu C10200?
A: Ar gyfer y rhan fwyaf o gridiau tir adeiladu sy'n defnyddio cymalau ecsothermig neu fecanyddol, C11000 ETP i ASTM B152 yw'r fanyleb safonol a dyma'r dewis mwyaf darbodus. Mae C10200 wedi'i neilltuo ar gyfer gosodiadau wedi'u selio, bresyddu neu hydrogen-.
C: A ellir uno stribed daearu C11000 a C10200 gyda'i gilydd?
A: Ydw. Mae'r ddwy radd yn gydnaws yn fetelegol. Nid yw'r cymysgedd gradd yn effeithio ar gymalau ecsothermig a mecanyddol yn arbennig. Ar gyfer cymalau gradd cymysg bresyddu, dylai'r weithdrefn bresyddu fod yn gymwys ar y radd ocsigen uwch (C11000) i gadarnhau cadernid y cymalau.
C: Beth yw adran safonol y stribed daearu - 25 × 3 mm neu 50 × 5 mm?
A: Mae'r ddau yn safonol, a ddefnyddir ar wahanol raddfeydd. 25 × 3 mm yw'r adeilad nodweddiadol a'r adran amddiffyn mellt; 50 × 5 mm neu 50 × 6 mm yw'r is-orsaf nodweddiadol a'r adran ddiwydiannol drom. Mae'r rhan fwyaf o brosiectau'n defnyddio 2-3 adran yn gyfochrog i gydbwyso cost, cynhwysedd cyfredol a chadernid mecanyddol.
C: A ydych chi'n cyflenwi stribed daearu copr tun?
A: Ydw. Mae gorffeniad tun electro-ar gael ar stribed daearu C11000 a C10200 ar gyfer prosiectau sy'n nodi cotio tun ar gyfer ymwrthedd cyrydiad neu gydnawsedd galfanig â strwythurau dur.
C: Pa ddogfennaeth felin a ddarperir gyda phob llwyth?
A: Mae gan bob lot dystysgrif EN 10204 Math 3.1 (dadansoddiad cemegol, priodweddau mecanyddol, dargludedd, dimensiynau) ac anfoneb fasnachol / rhestr pacio. Mae-adroddiadau arolygu trydydd parti yn cael eu hychwanegu ar gais.
C: Pa feintiau ac amseroedd arweiniol sy'n berthnasol i orchmynion stribedi daearu?
A: Mae archebion eitem sengl o 5–25 MT yn arferol, ac mae rhaglenni cyfunol o stribed + bar + gwialen yn gyffredin ar gyfer prosiectau grid tir mawr. Yr amser arweiniol safonol yw 2-4 wythnos, gyda llwythi FCL i borthladdoedd mawr ledled y byd.
