C12200, Copr Deocsidiedig Ffosfforws (DHP), wedi cael ei ddadocsidio â0.015-0.040% ffosfforwsi'w wneudweldadwy a brazeableheb risg o embrittlement hydrogen. Fe'i defnyddir yn eang fel cynhyrchion gwastad a thiwbiau, yn enwedig lle mae angen ymuno.
Mae ffosfforws yn lleihau dargludedd trydanol yn sylweddol (a all fynd mor isel â70% IACS) ond hefydyn codi'r tymheredd meddalupan fydd gwaith caledu ac yn hyrwyddo maint grawn mân. Mae gan C12200 bron yn union yyr un priodweddau mecanyddolfel aloion copr purdeb uchel megis C11000, gydanodweddion lluniadu dwfn rhagorola gwrthwynebiad i gyrydiad tyllu mewn tywydd garw ac amgylcheddau dŵr.

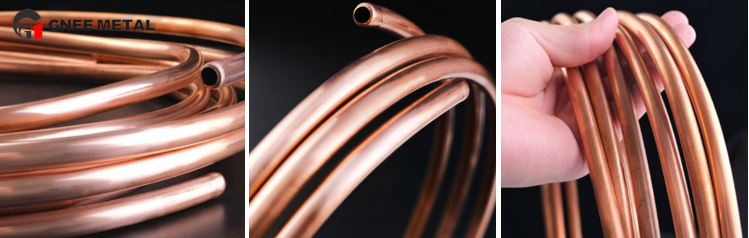

Mae GNEE yn cyflenwi C12200 mewn sawl ffurf:tiwb (gan gynnwys tiwbiau cyfnewidydd gwres ASTM B111), dalen, stribed, plât, bar a ffoil.
Cyfansoddiad Cemegol
| Elfen | Copr (gan gynnwys arian) | Ffosfforws |
|---|---|---|
| Cynnwys (%) | > 99.90% | 0.015 – 0.040% |
Manylebau Aloi Cyfwerth
| Manyleb | Dynodiad |
|---|---|
| UNS | C12200 |
| BSI | C106 |
| ISO | Cu{0}}DHP |
| JIS | C1220 |
Cydymffurfiaeth ASTM B111 ar gyfer Tiwbiau Cyfnewid Gwres
ASTM B111yw'r fanyleb safonol ar gyferTiwbiau Cyddwysydd Di-dor Alloy Copr a Chopr a Stoc Ferrule. Ar gyfer tiwbiau C12200 a ddefnyddir yncyddwysyddion, cyfnewidwyr gwres, ac anweddyddion, mae ASTM B111 yn gofyn am:
| Paramedr | Gofyniad ASTM B111 ar gyfer C12200 |
|---|---|
| Cyfansoddiad Cemegol | ✅ Yn fwy na neu'n hafal i 99.90%, P 0.015–0.040% |
| Tymher | O61 (annealed)- sy'n ofynnol ar gyfer plygu ac ehangu |
| Cryfder Tynnol | 30 – 45 ksi (205 – 310 MPa) |
| Cryfder Cnwd (0.5% est.) | 10 – 15 ksi (69 – 103 MPa) |
| Elongation (mewn 2″ neu 50mm) | Mwy na neu'n hafal i 35% |
| Prawf gwastadu | Dim craciau ar ôl gwastadu i bellter penodedig |
| Prawf Ehangu | Dim craciau ar ôlEhangiad o 30%. |
| Prawf Hydrostatig | Gollyngiad-rhydd ar bwysau penodol |
| Prawf Brithiad Hydrogen | Fesul ASTM B577 – canfod ocsid cwpanog |
Mae GNEE yn darparuadroddiadau prawf melin olrheiniadwy (MTR)ar gyfer yr holl diwbiau C12200 a gyflenwir iASTM B111 / ASME SB111.
Manylebau Cynnyrch ASTM
| Safonol | Teitl / Ffurflen Cynnyrch |
|---|---|
| ASTM B111 | Tiwbiau Cyddwysydd Di-dor Alloy Copr a Chopr a Stoc Ferrule |
| ASTM B395 / ASME SB395 | U-Plygwch Gyfnewidydd Gwres Di-dor a Thiwbiau Cyddwysydd |
| ASTM B359 | Cyddwysydd Di-dor a thiwbiau cyfnewidydd gwres gydag esgyll annatod |
| ASTM B75 | Tiwb Copr Di-dor (pwrpas cyffredinol) |
| ASTM B88 | Tiwb Dŵr Copr Di-dor |
| ASTM B280 | Tiwb Copr Di-dor ar gyfer ACR (Cyflyru Aer a Rheweiddio) |
| ASTM B152 | Taflen Gopr, Stribed, Plât a Bar wedi'i Rolio |
| ASTM B187 | Bar Copr, Bar Bws, Gwialen a Siapiau |
| ASTM B68 | Tiwb Copr Di-dor, Annealed Bright |
| ASTM B42 | Pibell Copr Di-dor, Meintiau Safonol |
| ASTM B306 | Tiwb Draenio Copr (DWV) |
| ASTM B360 | Tiwb Capilari Copr wedi'i Lunio'n Galed |
| ASTM B447 | Tiwb Copr wedi'i Weldio |
| ASTM B543 | Tiwb Cyfnewid Gwres Aloi Copr a Chopr wedi'i Weldio |
| ASTM B577 | Canfod Ocsid Cuprous (Tueddiad Brithiad Hydrogen) |
| ASTM B640 | Tiwb Copr wedi'i Weldio ar gyfer Gwasanaeth ACR |
| ASTM B698 | Pibell Plymio Copr Di-dor a Thiwb |
| ASTM B743 | Tiwb Copr Di-dor mewn Coiliau |
| ASTM B837 | Tiwb Copr Di-dor ar gyfer Nwy Naturiol a Nwy LP |
Ffurflenni Sydd ar Gael
| Ffurf | Trwch / Amrediad Maint Nodweddiadol |
|---|---|
| Tiwb – Cyfnewidydd Gwres (ASTM B111) | OD: 1/8 ″ - 2 ″, Wal: 0.005 ″ - 0.250 ″,O61 tymer |
| Tiwb – U-Troi (ASTM B395) | Radi personol, yn unol â gofynion ASTM B111 |
| Tiwb – Dŵr/Plymio (ASTM B88) | Mathau K, L, M; OD: 1/4″ - 8″ |
| Tiwb - ACR (ASTM B280) | Ar gyfer aerdymheru a rheweiddio |
| Taflen, Strip a Ffoil | Trwch: 0.025mm - 60mm |
| Plât a Bar wedi'i Rolio | Trwch: 3.2mm - 60mm |
| Rod, Bar & Adrannau | Yn unol â AS1567 / ASTM B187 |
Priodweddau Mecanyddol
Tiwb ASTM B111 (Annealed Temper – O61) – Nodweddiadol
| Eiddo | Gwerth |
|---|---|
| Cryfder Tynnol | 205 – 310 MPa (30 – 45 ksi) |
| Cryfder Cnwd (0.5% est.) | 69 – 103 MPa (10 – 15 ksi) |
| Elongation | Mwy na neu'n hafal i 35% |
Priodweddau Corfforol
| Eiddo | Unedau Metrig | Unedau Imperial |
|---|---|---|
| Pwynt Toddi (Hylif a Solidus) | 1083 gradd | 1981 gradd F |
| Dwysedd @ 20 gradd | 8.90 g / cm³ | 0.321 pwys/mewn³ |
| Disgyrchiant Penodol | 8.90 | 8.90 |
| Cyfernod Ehangu Thermol(20-300 gradd) | 17.7 × 10⁻⁶/ gradd | 9.83 × 10⁻⁶/ gradd F |
| Dargludedd Thermol @ 20 gradd | 293 – 364 W/m·K | 169 – 211 BTU/(ft·awr· gradd F) |
| Cynhwysedd Thermol (Gwres Penodol) @ 20 gradd | 385 J/(kg·K) | 0.092 BTU/(lb· gradd F) |
| Dargludedd Trydanol @ 20 gradd | 0.41 – 0.52 × 10⁶ /cm·Ω | 70 – 90% IACS |
| Gwrthiant Trydanol @ 20 gradd | 2.5 – 1.9 microhm·cm | 15 – 12 ohms (tua mil/troedfedd) |
| Modwlws Elastigedd (Tensiwn) | 115 GPa | 17 × 10⁶ psi |
| Modwlws Anhyblygrwydd (Torsion) | 44 GPa | 6.4 × 10⁶ psi |
| Cymhareb Poisson | 0.33 | 0.33 |
Priodweddau Gwneuthuriad
Technegau Ymuno
| Techneg | Addasrwydd ar gyfer C12200 |
|---|---|
| Sodro | Ardderchog |
| Presyddu | Ardderchog |
| Weldio Asetylen Oxy | Da |
| Weldio Arc wedi'i Gysgodi â Nwy (TIG/MIG) | Da |
| Weldio Arc Metel Gorchuddio | Heb ei argymell |
| Weldio Gwrthiant - Spot | Teg |
| Weldio Gwrthiant - Seam | Teg |
Technegau Gwneuthuriad
| Techneg | Addasrwydd |
|---|---|
| Gallu i Fod Yn Oer Gweithio | Ardderchog |
| Gallu i Fod yn Weithio Poeth | Da |
| Tymheredd Gweithio Poeth | 750 - 950 gradd |
| Tymheredd anelio | 250 - 650 gradd |
| Tymheredd Lleddfu Straen | 200 - 250 gradd |
| Graddfa Machinability | 20% o bres torri am ddim |
| Gorffen caboli/electroplatio | Ardderchog |
Gwrthsefyll Cyrydiad
C12200 wediymwrthedd cyrydiad tebyg i C11000, yn cynnig:
Gwrthwynebiad ardderchog i hindreulio
Gwrthwynebiad da iawn i lawer o gemegau
Yn addas ar gyfery rhan fwyaf o ddyfroedd, gan gynnwys tanddaearol (yn gwrthsefyll cyrydiad pridd)
Yn gwrthsefyllasidau mwynol ac organig nad ydynt yn ocsideiddio, atebion costig, ac atebion halwynog
Yn gwrthsefyll yn benodol:
Asidau:Asidau brasterog hydroclorig, sylffwrig (ddim-), asetig, carbolig, sitrig, fformig, ocsalig, tartarig, brasterog; toddiannau asid sylffwraidd a sylffit.
Alcalïau:Sodiwm/potasiwm hydrocsid ymdoddedig; atebion costig crynodedig a gwanedig.
Atebion halen:Alwminiwm clorid / sylffad, calsiwm clorid, copr sylffad, sodiwm carbonad / nitrad / sylffad, sinc sylffad.
Dyfroedd:Pob dŵr yfed, llawer o ddyfroedd diwydiannol a mwyngloddio, dŵr môr a dŵr hallt.
Ddim yn ddigonol ar gyfer (bydd yn cyrydu):
Amonia, aminau a halwynau amoniwm
Asidau ocsideiddio (cromig, nitrig) a'u halwynau
Clorid fferrig, persulphates, perchlorates
Halwynau mercwri a mercwri
Asetylen(gall ffurfio asetylid copr ffrwydrol)
Cymwysiadau Nodweddiadol
| Diwydiant | Ceisiadau |
|---|---|
| Cyfnewid Gwres (ASTM B111) | Cyddwysyddion, anweddyddion, cyfnewidwyr gwres, lluniau llonydd |
| Plymio a Dŵr | Tiwbiau dŵr poeth ac oer, gosodiadau nwy a gwresogi, pibellau pridd a gwastraff |
| Adeiladu ac Adeiladu | Tanciau storio, sestonau a silindrau, nwyddau dŵr glaw, toi, wynebfyrddau, ffasadau adeiladau |
| Offer Cemegol | Vatiau, offer cemegol, anodau ar gyfer baddonau electroplatio |
| HVAC a Rheweiddio | Tiwbiau ACR (ASTM B280), coiliau anweddydd |
FAQ
1. Beth yw'r gwahaniaeth rhwng C12200 o dan ASTM B111 vs ASTM B75?
ASTM B111 C12200yn benodol ar gyfercyddwysydd di-dor a thiwbiau cyfnewidydd gwresgyda phrofion gwastadu, ehangu a hydrostatig ychwanegol.ASTM B75 C12200yw'r fanyleb tiwb di-dor cyffredinol ar gyfer plymio, HVAC, a chymwysiadau mecanyddol. Ar gyfer gwasanaeth cyfnewidydd gwres,Mae angen ASTM B111.
2. A yw C12200 yn cydymffurfio ag ASTM B111 i'w ddefnyddio mewn cyfnewidwyr gwres cragen a-?
Ydy, mae C12200 wedi'i restru'n llawn yn ASTM B111. Mae'n gofynYn fwy na neu'n hafal i 99.90% Cu, 0.015-0.040% P, O61 (annealed) tymer, Yn fwy na neu'n hafal i 35% o hydiad, a rhaid iddo basio gwastadu a phrofion ehangu 30% heb gracio.
3. Beth yw'r gwahaniaeth rhwng C12200 a C11000 ar gyfer weldio o dan ASTM B111?
C12200 (TTD)yn cynnwys ffosfforws ar gyfer dadocsidiad, gan ei wneudweldadwy a brazeableheb embrittlement hydrogen.C11000 (ETP)â dargludedd uwch ondni ellir ei weldiowrth leihau atmosfferau oherwydd bod ocsigen yn achosi embrittled. Mae ASTM B111 yn caniatáu C12200 ond nid C11000 ar gyfer cynulliadau wedi'u weldio.
4. Pa dymer o C12200 sydd ei angen o dan ASTM B111 ar gyfer cyddwysyddion U-dro?
O61 (annealed) yw'r unig dymer a ganiateiro dan ASTM B111 ac ASME SB395 ar gyfer tiwbiau tro U-. Gall tiwbiau annealed fodplygu i tiwb 1.5x-2x ODaehangu i ddalennau tiwbheb gracio. Ni chaniateir tynnu'n galed (H80).
5. Beth yw'r safon Ewropeaidd gyfatebol ar gyfer C12200 o dan EN 12451?
Cu{0}}DHP (EN CW024A)danEN 12451yw'r cyfwerth Ewropeaidd uniongyrchol i ASTM B111 C12200 ar gyfer tiwbiau cyfnewidydd gwres di-dor. Mae gofynion cemegol a mecanyddol bron yn union yr un fath.
6. Beth yw'r tymheredd gweithredu uchaf ar gyfer C12200 mewn gwasanaeth ASTM B111?
Gellir defnyddio C12200 yn barhaus hyd at~ 200-300 gradd (392-572 gradd F)mewn gwasanaeth cyfnewidydd gwres. Uwchben 300 gradd, mae ymgripiad ac ocsidiad yn cyflymu. Mae'rtymheredd anelio yn 250-650 gradd- bydd amlygiad hirfaith dros 250 gradd yn meddalu'r deunydd.
7. Beth yw'r gwahaniaeth rhwng C12200 a C14200 ar gyfer ceisiadau cyfnewidydd gwres?
C12200 (Cu-DHP)yn cynnwys 0.015-0.040% ffosfforws - safonol ar gyfer y rhan fwyaf o gyfnewidwyr gwres.C14200 (copr arsenig)yn cynnwys0.15-0.50% arsenigar gyfer gwell ymwrthedd cyrydiad ynamgylcheddau amoniaaidd(ee, rhai cyddwysyddion purfa). Ar gyfer y rhan fwyaf o gymwysiadau dŵr a stêm,Mae C12200 yn ddigonol.
8. Beth yw'r gofyniad cryfder cynnyrch ar gyfer C12200 o dan ASTM B111?
Mae ASTM B111 yn nodi acryfder cynnyrch o 10-15 ksi (69-103 MPa)ar gyfer C12200 yn y tymer O61 (0.5% estyniad dan lwyth). Mae hyn yn sicrhau y gellir ehangu'r tiwb yn ddalennau tiwb heb ildio'n ormodol.
9. A yw C12200 yn addas ar gyfer cyfnewidwyr gwres dŵr môr o dan ASTM B111?
C12200 wediymwrthedd cyrydiad digonol ar gyfer dŵr môr(mae'n gwrthsefyll dŵr hallt a dŵr môr). Fodd bynnag, ar gyfergwasanaeth dŵr môr tymor hirgyda chyflymder llif uwch,C70600 (90/10 copr-nicel)cael ei ffafrio oherwydd gwell ymwrthedd i erydiad-cyrydiad a biobaeddu.
10. Beth yw ASTM B577 a pham ei fod yn bwysig ar gyfer C12200?
ASTM B577yw'r dull prawf safonol ar gyferCanfod Ocsid Cuprous (Tueddiad Embrittlement Hydrogen) mewn Copr. Ar gyfer C12200, mae pasio'r prawf hwn yn cadarnhau bod y deunydd wedi'i ddadocsideiddio'n iawn ac na fydd yn dioddef brithiad hydrogen yn ystod weldio neu bresyddu. Gall GNEE ddarparu canlyniadau profion B577 ar gais.
11. Sut alla i gael adroddiad prawf melin ardystiedig ar gyfer C12200 i ASTM B111 gan GNEE?
Mae GNEE yn darparuadroddiadau prawf melin olrheiniadwy (MTR)ar gyfer yr holl diwbiau C12200 a gyflenwir iASTM B111 / ASME SB111. Mae'r MTR yn cynnwys: dadansoddiad cemegol, canlyniadau tynnol (cynnyrch / terfynol / hiriad), canlyniadau profion gwastadu ac ehangu, pwysedd prawf hydrostatig, rhif gwres, a chanlyniadau prawf breuiad hydrogen ASTM B577 dewisol.Cysylltwch â gwerthiannau GNEEgyda'ch maint, tymer (O61), a gofynion maint.
Ystod Cynnyrch - Cynhyrchion Copr
| Categori | Siapiau / Mathau Cyffredin | Cymwysiadau Nodweddiadol |
|---|---|---|
| Tiwb Copr | Pibell syth, Tiwb torchog, tiwb capilari, tiwb rhigol mewnol | Aerdymheru, rheweiddio, cyfnewidwyr gwres, plymio |
| Taflen Copr / Plât | Flat sheet, coiled strip (thick plate: >6mm, dalen denau: 0.2-6mm) | Toi, paneli diwydiannol, trawsnewidyddion, gasgedi |
| Gwialen Copr / Bar | Bar crwn, bar hecsagonol, bar sgwâr, bar bws | Cydrannau trydanol, rhannau peiriannu, bariau sylfaen |
| Wire Copr | Gwifren gron, gwifren fflat, gwifren tun, gwifren gopr noeth | Ceblau, gwifrau troellog, gemwaith, rhwyll, dargludyddion trydanol |
| Stribed Copr | Stribed torchog cul (trwch 0.1–3mm, lled Llai na neu hafal i 600mm) | Cysylltwyr batri, tâp cysgodi, cysylltiadau hyblyg |
